Ekstralysrelé XBB - OBD Dongle & PowerUnit

XBB OBD Dongle & PowerUnit er et innovativt relé og styreenhet som tar styrestrømmen trådløst direkte fra Canbus-systemet. Flere nyere kjøretøy med LED- eller Xenon-fjernlys er utstyrt med Canbus, som innebærer at man ikke kan ta styrestrømmen til ekstralyset direkte fra fjernlysets strømkabel. Med denne enheten kan du kontrollere ekstralyset via en styreenhet som du kobler direkte i bilens OBD-II-port. Den tar styrestrømmen direkte fra OBD-porten og sender informasjonen trådløst til reléet, som deretter styrer ekstralyset basert på dette signalet.

 Se kompatible bilmodeller her

Hvis du vet at din bil benytter seg av Canbus, eller om det ikke fungerer å koble til ekstralyset med en vanlig relésats, er denne styreenheten en utmerket løsning for å få ekstralyset til å fungere. Du kobler styreenheten XBB OBD Dongle til bilens OBD-port, der den tar styrestrømmen direkte fra bilens Canbus og sender den trådløst til XBB PowerUnit-reléet, som du kobler på den vanlige relésatsen. XBB OBD Dongle og XBB PowerUnit sender altså informasjon trådløst mellom hverandre, som gjør at du slipper å trekke kabler inn i kupéen eller motorrommet.

OBS! Releet kan også erstatte releet på mange ferdige ledningsnett, f.eks. for Purelux ledningsnett. I dette tilfellet må rekkefølgen på strøm- og jordledningene i ledningsnettet kontrolleres (se ledningsrekkefølge over rele). I de fleste ledningsnett, inkludert Purelux, er jord- og styrestrømledningene opp ned i forhold til det smarte releet, og disse må flyttes, dvs. at tilkoblingene må gjøres selv. Imidlertid kan ferdige ledninger benyttes fra ledningsnettet.

I XBB-appen, som kan lastes ned på mobilen, kan du velge hvilken bilmodell du vil montere ekstralys på, så sendes all nødvendig informasjon via mobilen til XBB Dongle-styreenheten. Appen er tilgjengelig på både Android og iOS.

SJEKK KOMPATIBLE BILMODELLER HER.

OBS! Du kan enten kjøpe bare Dongle & PowerUnit, eller et komplett sett som inkluderer i tillegg en XBB Smart Button for trådløs styring av ekstra lys via Bluetooth! Du kan finne ut mer om Smart Button her: XBB Smart Button. Hvis du vil installere flere lys på samme kjøretøy, kan du også kjøpe et ekstra relé, som du kan lese mer om her: Canbus-relé XBB PowerUnit.

MERK! Reléet tillater direkte installasjon av lys med maks. 180W effekt. Enda kraftigere lys kan installeres med en liten og enkel tilleggsinstallasjon. Klikk her for instruksjoner: XBB Dongle installasjon ved over 180W..

Leveringsinnhold

Dongle & PowerUnit

• XBB Avleser
• XBB Relé

Dongle + Smart Button

• XBB Avleser
• XBB Relé
• XBB Smartbutton

Dongle & PowerUnit  + Relésats

• XBB Avleser
• XBB Relé
• Relésats Purelux Pro Serie 12V, DT-2

Dongle & PowerUnit + Dualrelay (DTP)

• XBB Dongle
• XBB PowerUnit
• Relésats Purelux Dualrelay 12V, DTP (2 x DTP-utgång)

Dongle & PowerUnit & Dualrelay (DT-2)

• XBB Dongle
• XBB PowerUnit
• Relésats Purelux Dualrelay 12V, DT-2 (2 x DT-utgångar)

Kun PowerUnit

• XBB Relé

Tekniske spesifikasjoner

PowerUnit-relé

• Nominell spenning: 12V/24V
• Driftsspenning: 9-36V
• Strømforbruk i hvilemodus: 4–5,3 mA
• Maks belastning: 180W @ 12V
• Kontakt: 5 x 6,3 mm
• Brukstemperatur: -40 – 85°C
• Vekt: 27 g
• Mål: 30 x 50 x 30 mm (B/H/D)
• Kapslingsklasse: IP53
• EMC/Sertifiseringer:
  • EN 50498:2010
  • EN 50581:2012
  • RED 2014/53/EU
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • /11:2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN 62479:2011-09
  • RoHS 2011/65/EU
• Garanti: 12 måneder

XBB OBD Dongle

• Nominell spenning: 12 / 24V
• Driftsspenning: 9-36V
• Strømforbruk i hvilemodus: 3–5,4 mA
• Strømforbruk ved CAN-informasjonsoverføring: 30 mA
• Kontakt: 2 x 8 pin han
• Brukstemperatur: -40 – 85°C
• Vekt: 28 g
• EMC/Sertifiseringer:
  • EN 50498:2010
  • EN 50581:2012
  • RED 2014/53/EU
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • /11:2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN 62479:2011-09
  • RoHS 2011/65/EU
• Garanti: 12 måneder

Hurtigmanual

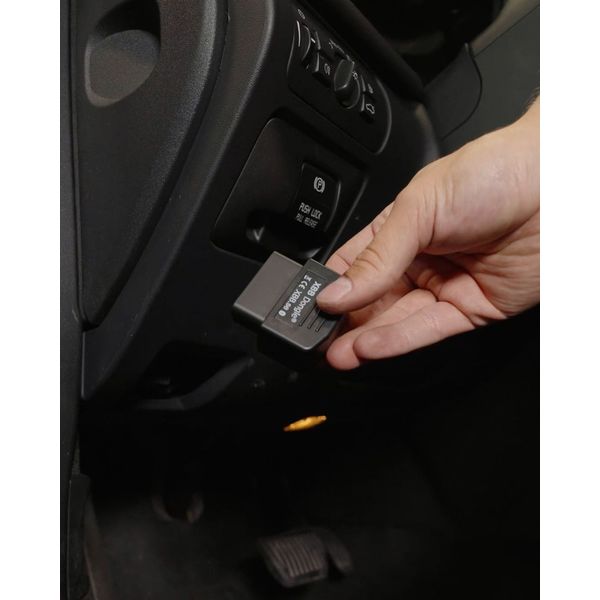

Koble XBB Dongle (styreenheten) til bilens OBD-port. Dette gjør at fjernlyssignalet tas direkte fra OBD-porten og informasjonen sendes trådløst til reléet (PowerUnit), som styrer ekstralyset basert på dette signalet.

Produsenten anbefaler at reléet monteres i oppreist stilling, slik at vann som kan komme i motorrommet ikke kommer inn i reléet.

Kobling av relésats

OBS! For å få en optimal svartid bør du plassere PowerUnit-reléet så nærme XBB Dongle som mulig.

Løsne sikringen fra relésatsen og bytt ut det eksisterende reléet mot PowerUnit-reléet. Finn bilens batteri eller en annen strømkilde i motorrommet, og finn en passende plass for å koble plusspolen. Hvis batteriet ikke er i motorrommet, men i stedet i f.eks. kupéen eller bagasjerommet, er det allikevel ofte en eller annen strømkilde i motorrommet som gir kontinuerlig spenning som kan brukes. Kabelen kobles med en ringkabelsko, enten under mutteren til låsebolten på batteriets plusspol, eller tilsvarende plass på strømkilden. Løsne bolten, plassér pluss-kabelen på bolten og skru til.

Deretter kobler du minuskabelen, enten på batteriets minuspol (på tilsvarende måte som med plusspolen) eller til et sted på bilens karosseri der relésatsen kan jordes. Vi anbefaler å koble den til bilens karosseri.

På en komplett relésats er det ofte en spesifikk kabel til styrestrømmen (på Purelux-relésatser er denne blå). I dette tilfellet trenger man ikke å koble den til, så klipp av den eksponerte kobberet i tuppen av kabelen og beskytt kabelens ende med elektrotape.

Etter koblingen, sett inn sikringen på relésatsen og koble ekstralysets kabel til relésatsens kontakt. Test deretter lysets funksjon. Om alt fungerer som det skal kan du koble sammen resterende kabler med strips og feste kabelbunten på en fuktbeskyttet plass i motorrommet.
