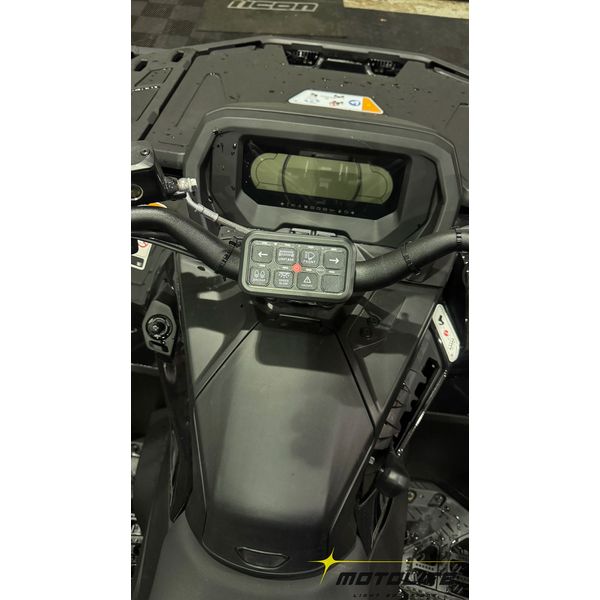

Bryterpanel Purelux Multi-switch Dashboard Controller, 10-30V

Purelux Multi-Switch Dashboard Controller er et svært allsidig og praktisk bryterpanel for styring av opptil åtte forskjellige elektriske enheter, som ekstralys, varsellys, motor- eller setevarmere. Ved hjelp av panelet kan for eksempel arbeidsbelysning foran, bak og på siden av kjøretøyet styres separat, og bryterne for alle enheter er praktisk plassert på samme sted. Lysene kan slås av og på individuelt og med strømbryteren i midten av panelet kan alle tilkoblede enheter slås av samtidig. Alle lysene som er koblet til bryterpanelet kan tennes enten konstant, midlertidig (lyset slås på når knappen holdes nede) eller blinke.

Bryterpanelet har RGB-bakgrunnsbelysning som automatisk tilpasser seg lysstyrken i omgivelsene, og fargen kan velges etter humør og behov. Bakgrunnsbelysningen kan også slås av ved å trykke én gang på "Mode"-knappen. Totalt 45 forskjellige ikonklistremerker og fem sorte klistremerker for merking av bryterne er inkludert. På denne måten er det enkelt å markere hvilken bryter som er koblet til hvilken enhet, og symbolet på bryteren skinner tydelig takket være bakgrunnsbelysningen.

Alle enheter koblet til panelet kan fås til å lyse enten jevnt, kortvarig (ved å trykke på knappen nederst) eller blinke. Funksjonen kan endres ved å trykke på hovedstrømbryteren i midten av panelet nederst, hvoretter ønsket knapp holdes nede et øyeblikk (indikatorlampen blinker = driftsmodus endres). På denne måten trengs for eksempel ikke et eget blinkrelé for å få lysene til å blinke! I tillegg er panelet utstyrt med en praktisk minnefunksjon, som gjør at den slår på lysene i samme posisjon som ble brukt før strømmen ble slått av.

OBS! Bryteren kan håndtere en effekt på 600W @12V og 1200W @24V. Effekten på elektriske apparater som er på samtidig kan derfor være totalt 600W (eller 1200W). Krets 1 og 2 tåler en maksimal strøm på 30A, kretser 3 og 4 en strøm på 20A, kretser 5 og 6 en strøm på 10A og kretser 7 og 8 en strøm på 5A. Hver krets har separate sikringer i kontrollboksen.

Pakkens innhold

• Bryterpanel (8 brytere)
• Kontrollboks
• Feilstrømbryter(60A)
• 4-pins kabel (for bryterpanel), 300 cm
• 2-pins ledning
• Strømkabel
• 2 forskjellige festejern til bryterpanelet
• Festejern til kontrollboksen
• 50 klistremerker
• Skruesett
• Kabelbindere
• Håndbok

Tekniske spesifikasjoner

• Merke og modell: Bryterpanel Purelux Multi-Switch Dashboard Controller, 10-30V
• Bruksområde: Styring av inntil 8 elektriske enheter fra samme bryterpanel
• Driftsspenning: 10-30 V
• Effekt: 600W @12V, 1200W @24V
• Maksimal strøm: 60 A
• Bryterpanelstørrelse: 116 x 66 x 14 mm (B x H x D)
• IP-klassifisering: IP65
• Driftstemperatur: -40 til +105°C
• Godkjenninger: CE-merket
• Annet: Minnefunksjon i panelet
• Garanti: 12 måneder

Tilkoblingsinstruksjoner

Strøm: Koble den røde strømkabelen gjennom hovedsikringen til den positive polen på batteriet eller annen strømkilde og den andre enden til det angitte plusspunktet på kontrollboksen. Koble deretter den ene enden av den svarte jordkabelen til bilens karosseri eller et annet fast jordingspunkt og den andre enden til det angitte jordingspunktet på kjeglekontrollboksen.

Tilkobling av bryterpanel: Koble den ene enden av den medfølgende 4-pins kabelen til panelet, og den andre enden til den merkede porten på kontrollboksen.

Tilkobling av styrestrøm: Hvordan styrestrømmen kobles til styreenheten avhenger av hvordan du ønsker at styreenheten skal fungere. Dersom styreenheten kun skal fungere når kjøretøyet går, kan styrestrømmen kobles til for eksempel parkeringslyset eller tenningen. Hvis du derimot ønsker å kunne bruke kontrollenheten og aktivere/deaktivere de tilkoblede enhetene selv når kjøretøyet er slått av, kan styrestrømmen kobles til plusspolen på batteriet eller annen konstantstrømkilde.

Koble til enheter: Koble de ønskede enhetene til utgang 1-8 på kontrollboksen. Merk maksimalt strømtrekk for hver enkelt krets.

Obs! Den røde LED-indikatoren ved siden av sikringen indikerer om sikringen har gått.

Tips: Hvis lysene/apparatene har en effekt som overskrider den maksimale effekten til styreenheten (600 W @12 V, 1200 W @24 V), kan styreenheten også brukes til å styre et relé, og i så fall vil strømmen som kreves av lysene (eller deler av lysene) forsynes gjennom reléet/relésatsen, og kun styrestrøm vil komme fra styreenheten. I dette tilfellet kobles utgangen (1-8) fra styreenheten kun til styrestrømledningen på reléet/relésatsen i stedet for strømledningen til lysene.

På denne måten kan noen av lysene kobles bak et eget relésats. I dette tilfellet får lysene strøm fra reléet og trenger ingen strøm fra styreenheten, og styreenheten styrer bare aktiveringen av reléet.

Avanserte kontrollpanelmoduser: Som standard slås de tilkoblede enhetene på med ett knappetrykk og slås av ved neste knappetrykk. Alle knappene på kontrollpanelet kan også programmeres slik at de tilkoblede enhetene lyser opp et øyeblikk (så lenge knappen holdes nede) eller med en strobefunksjon (blits).

For å endre modus, følg disse trinnene:

1. Slå på kontrollpanelet
2. Trykk på "Modus"-knappen to ganger raskt og LED-indikatorene over bryterne vil begynne å blinke
3. Trykk på knappen du vil endre modus på
4. Test funksjonaliteten, hvis modusen gjorde det ikke endre, start kontrollpanelet på nytt og gjenta trinn 1 til 3

Du finner produsentens installasjons- og tilkoblingsanvisning ved å klikke her. (åpnes i nytt vindu)
